Корпорация Daikin по праву считается мировым лидером в области разработки и производства климатического оборудования. Именно она предложила первую в мире систему мультизонального кондиционирования воздуха VRV. В настоящее время более миллиона систем VRV работают в 70 странах мира. Область применения системы обширна – это и офисные здания, и банки, и гостиницы. Системы VRV применяются как в сравнительно небольших коттеджах, так и в огромных многофункциональных комплексах площадью более 100000 м2 и 60-ти этажных небоскребах. Всё чаще системы VRV используются для кондиционирования в элитных многоэтажных жилых комплексах.

 В последние годы тепловые нагрузки от офисной техники, от солнечной радиации только увеличиваются, одновременно с этим растут требования к комфорту. Бороться с этим можно только одним способом – с помощью соответствующих систем кондиционирования. Поэтому неудивительно, что всё чаще и чаще такие системы становятся неотъемлемой частью конструкции зданий и предусматриваются ещё на этапе разработки проекта.

Современная система кондиционирования должна удовлетворять следующим требованиям:

• низкое энергопотребление
• лёгкость проектирования
• простота монтажа
• гибкость использования
• высокая надёжность
• «дружелюбие» по отношению к пользователю
• совершенство управления

Система Hi-VRV корпорации DAIKIN отвечает всем вышеперечисленным требованиям, с самой высокой точностью поддерживая параметры микроклимата в помещениях.

Система VRVIII –  это самая современная система кондиционирования, она продолжает победное шествие широко известной разработки DAIKIN 1982 года – системы VRV. В VRVIII, как и в предыдущих её двух поколениях, использованы инновационные технологии:

• инверторное регулирование производительности
• комбинация режимов охлаждения и нагрева, в том числе и с рекуперацией тепла,
• самый эффективный и озонобезопасный хладагент R410А
• наибольшее количество внутренних блоков в одной системе
• модульная компоновка наружных блоков
• высокая энергоэффективность
• самая протяжённая трасса трубопровода хладагента.

Основные характеристики и достоинства системы Daikin VRVIII :

• 7 модулей наружного блока производительностью 14, 22.5, 28, 33.5, 40, 45 и 53.2 кВт (5, 8, 10, 12, 14, 16 и 18 HP) для систем охлаждение / нагрев и для систем только охлаждение.
• 5 наружных блоков REYQ производительностью 22.4, 28, 33.5, 40 и 45 кВт (8, 10, 12, 14, 16 HP), системы большей производительности 18-48HP набираются из наружных блоков-модулей REMQ (8, 10, 12, 14, 16 HP).
• Диапазон выбора максимальной производительности системы – от 14 до 160 кВт с шагом 6 кВт (охлаждение /нагрев), от 14 до 53,2 кВт (только охлаждение), от 22,4 до 135 кВт (с рекуперацией тепла).
• Объединение модулей в системе охлаждение / нагрев по одному из двух критериев – минимально занимаемой площади или максимальной энергоэффективности.
• Максимальное количество внутренних блоков в однойсистеме – 64 (при трёх модулях), 26 (при одном модуле системы с рекуперацией тепла), 29 (при одном модуле системы только охлаждение и охлаждение / нагрев).

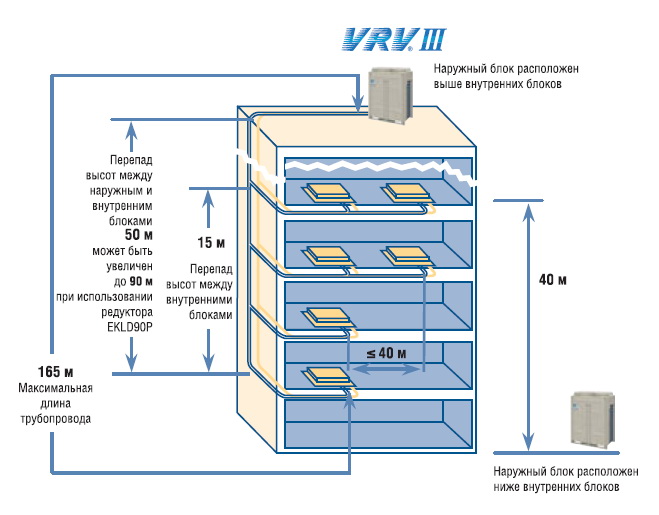

• Максимальное удаление внутреннего блока относительно наружного – 165 м (эквивалентное – 190 м), а перепад между ними увеличен до 90 м при использовании редуктора EKLD90P.
• Высокая энергоэффективность как в режиме охлаждения, так и нагрева. Например, для модуля производительностью 28 кВт коэффициент EER = 3,8 и COP = 4,1 при полной нагрузке, а при частичной – ещё выше.
• Максимальная суммарная производительность внутренних блоков, подключаемых к наружному блоку, – 200 % (при одном модуле), 160 % (при двух модулях) и 130 % (при трёх модулях).Автоматическая дозаправка системы хладагентом с автоматическим определением количества заправляемого хладагента.
• Нижний предел атмосферной температуры при работе в режиме нагрева –25 °С (Система VRVIII для холодных регионов).
• Повышенная надёжность системы:
  • работоспособность сохраняется даже в том случае, если один из компрессоров вышел из строя;
  • автоматический перезапуск системы при временном нарушении электропитания;
  • возможность ограничения потребляемой мощности для обеспечения работоспособности системы в условиях недостатка электроэнергии.
• Невысокий уровень шума наружных блоков (от 54 дБА) при обычной эксплуатации с возможностью его снижения на 9 дБ в ночной период при одновременном снижении энергопотребления системой.
• Статический напор вентилятора наружного блока (78 Па) позволяет осуществлять выброс теплого воздуха по воздуховоду при размещении наружного блока в машинном зале.
• Kомбинация до 3-х модулей может быть любой(за исключением модуля 14 кВт).
• Не требуется специальный фундамент: мощная рама позволяет устанавливать наружный блок на 4 опоры по углам.
• Для всех систем, кроме мини VRV-S, длины ветвей от первого рефнета могут быть увеличены до 90 м при соблюдении следующих условий: а) разность между наиболее длинной и наиболее короткой трассами не превышает 40 м; б) диаметры трубопроводов между рефнетами увеличиваются до следующего размера; в) длина трассы от любого из рефнетов до подключенного к нему внутреннего блока не превышает 40 м.
• Общая длина трубопровода может достигать 1 000 м.
• Самая современная система управления и мониторинга, обеспечивающая не только индикацию значения любого параметра, но и автоматизацию выполнения большинства функций, переходов от одной из них к другой, а также возможность интеграции в BMS.
• Kомплексное решение кондиционирования и вентиляции возможно путём объединения с традиционной системой вентиляции или с приточно-вытяжной вентиляцией HRV.

«Орбитальный» спиральный компрессор DAIKIN серии G


Новые положительные качества:

• Эффективность работы компрессора повышена на 4% за счёт прецизионного изготовления спиралей, что снижает их осевые смещения и перетечки хладагента.
• Уровень шума снижен на 1 дБ, поскольку новая система смазки создаёт гидравлическую «подушку» для подвижной спирали, снижая трение и обеспечивая плавность вращения.
• Снижен уровень вибраций за счёт тщательной балансировки ротора электродвигателя.
• Повышена надёжность, поскольку новый дифференциальный масляный насос создаёт постоянную циркуляцию масла даже при резких изменениях условий эксплуатации.

Автоматическая дозаправка системы хладагентом
