Противопожарная вентиляция – важная составляющая системы пожаробезопасности здания, так как именно она помогает избежать человеческих жертв во время пожара. Противопожарная или противодымная вентиляция включает в себя систему дымоудаления и подпор воздуха  и предназначена прежде всего для создания условий для безопасной эвакуации людей на начальном этапе пожара.

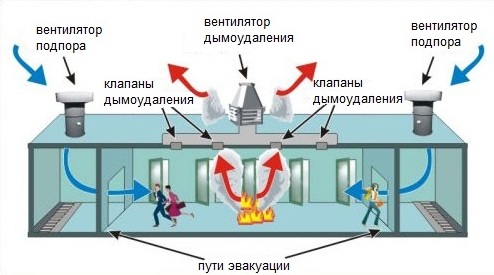

Противопожарная вентиляция включается при срабатывании пожарной сигнализации и рассчитана на возгорание в одном месте здания. При этом система дымоудаления устраняет  дым и продукты горения из очага возгорания и препятствует их распространению в другие зоны, а вентиляторы подпора подают чистый воздух на пути основных и пожарных выходов, в лифты и лестничные пролеты, давая возможность людям покинуть здание.

Система дымоудаления представляет собой специальную приточно-вытяжную систему вентиляции, основными элементами которой являются  вентиляторы дымоудаления, противопожарные клапана и огнестойкие воздуховоды.  Системы дымоудаления позволяют очистить большие площади от дыма, пепла, гари и мелких частиц, локализуют токсичные вещества, образующиеся при горении искусственных материалов, не давая им распространиться по всему зданию. Помимо этого, локализация дыма и других продуктов горения помогает не допустить повреждения соседних с горящим помещений и минимизировать общие убытки от возгорания.

В целом, дымоудаление сочетает в себе комплекс мер, позволяющий управлять перемещением дыма во время пожара, отвести его от путей эвакуации, предотвратить его дальнейшее распространение по зданию и вывести наружу по запланированному маршруту. Для разработки системы дымоудаления учитываются различные факторы - физические свойства материалов конструкции, естественный перепад давлений внутри и снаружи здания, физические свойства дыма и газообразных смесей, образующихся в процессе горения, используются различные методы и специальное оборудование. Для организации эффективной системы дымоудаления требуются профессиональный расчет и правильный подбор оборудования на начальном этапе строительства или реконструкции здания.

Согласно строительным нормам системы дымоудаления должны быть установлены во всех зданиях выше 10 этажей, а также в подземных помещениях, не имеющих естественного притока воздуха, они также устанавливаются на производствах, где существует риск возгорания, в больницах, тюрьмах и других учреждениях с большим скоплением людей.

Статические и динамические системы дымоудаления

Все системы дымоудаления подразделяются на статические и динамические. При статическом дымоудалении отключаются все вентиляционные системы здания. Отсутствие воздухообмена предотвращает распространение дыма по зданию через вентиляционные шахты и воздуховоды и изолирует продукты горения в одном помещении. Такие системы дымоудаления достаточно просты и недороги.

Более эффективной системой является динамическое дымоудаление. При таком методе продукты горения удаляются из помещения при помощи противодымной приточно-вытяжной системы. Она может включать в себя пожарные извещатели, клапаны дымоудаления, огнезадерживающие клапаны, вентиляторы, защитные перегородки, может регулироваться автоматически или вручную.

Элементы системы дымоудаления

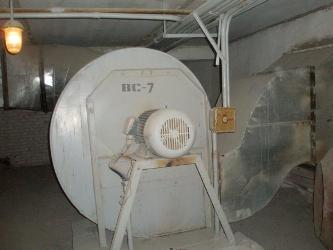

Основным элементом динамической системы дымоудаления являются специальные вентиляторы дымоудаления - большие термостойкие вентиляторы повышенной мощности с минимальным расходом воздуха от 20000м3/ч.  Вентиляторы дымоудаления выкачивают дым и продукты горения из зоны возгорания и способны эффективно работать даже при самых больших температурах. Вентиляторы дымоудаления могут работать попеременно для отвода дыма и подачи чистого воздуха, либо эти функции выполняются ими отдельно. Устанавливаются на крыше здания.

Другой важный элемент динамической системы дымоудаления  - противопожарные клапаны. Они делятся на 4 категории:

• Дымовые клапаны. Устанавливаются в системах противодымной вентиляции, используются как в вытяжной, так и в приточной системе в случае возникновения пожара.

• Противопожарные нормально открытые клапаны (огнезадерживающие). Устанавливаются в воздуховодах общеобменной вентиляции, кондиционирования и воздушного отопления, а также в приточных и вытяжных системах. В нормальных условиях открыты, в случае возникновения пожара закрываются, предотвращая проникновение в помещение продуктов горения.

• Противопожарные нормально закрытые клапаны. Устанавливаются в системах приточной противодымной вентиляции. В нормальных условиях закрыты, в случае возникновения пожара открываются для удаления дыма и прочих продуктов горения, а также после пожара для выведения дыма и газа из помещений, оснащенных газовым или порошковым пожаротушением.

• Противопожарные клапаны двойного действия. Устанавливаются в системах основной вентиляции. В нормальных условиях открыты, в случае возникновения пожара закрываются, исполняя роль огнезадерживающего клапана. После пожара открываются для отвода дыма и газа из помещений, оснащенных газовым или порошковым пожаротушением.

В качестве люков дымоудаления могут использоваться зенитные фонари, в нормальных условиях служащие для естественного освещения и вентиляции. Они устанавливаются на крышах зданий, и в случае возникновения пожара автоматически открываются при помощи электрического привода.

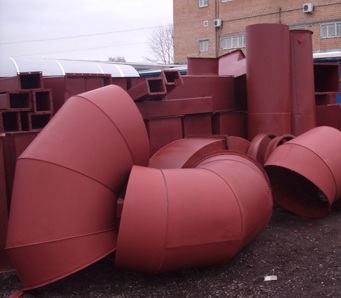

В системах противопожарной вентиляции используются специальные воздуховоды дымоудаления - воздуховоды большого сечения, которые изготавливаются из черной стали толщиной не менее 1,2мм, и способны выдержать высокие температуры. Дымоудаление можно организовать при помощи уже существующих вентиляционных шахт, но наиболее эффективной остается система отдельных коммуникаций, практически исключающая попадание дыма в соседние помещения.

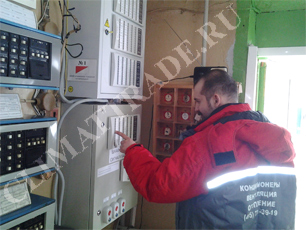

В автоматических системах дымоудаления клапана и вентиляторы включаются при срабатывании дымовых датчиков. Такая система может применяться как самостоятельно, так и в комплексе с общей системой пожаротушения. Совместное применение систем пожаротушения и дымоудаления – наиболее эффективный способ избежать жертв и значительного материального ущерба при пожаре, как в жилых, так и в производственных и других зданиях.

Для обеспечения максимальной пожаробезопасности в зданиях оснащенных большим количеством инженерных систем и оборудования, рекомендуется использовать автоматические системы управления оборудованием совместно с системами пожаротушения и дымоудаления. Такой комплекс практически исключает риск возникновения пожара, давая знать о малейших неисправностях оборудования и предпосылках для возникновения аварийных ситуаций. В случаях возгорания автоматические системы пожаротушения и дымоудаления позволяют потушить пожар, избежать человеческих жертв и травм и свести к минимуму материальные потери.

Стоимость противопожарной вентиляции

Системы противопожарной вентиляции в среднем стоят в 2-3 раза дороже обычных  вентиляционных систем. Это связано прежде всего со сложностью проектирования и с дороговизной самого оборудования. Стоимость системы дымоудаления в среднем составит около 2000 рублей за кв.м в зависимости от сложности проекта. Расчет производится на основе следующих составляющих:

• проектирование системы (цена зависит от сложности объекта и составляет около 10% от стоимости проекта)

• вентиляторы дымоудаления (в среднем от 100000 руб. шт.)

• клапаны дымоудаления (в среднем от 15000 руб. шт.)

• сварные противопожарные воздуховоды (в среднем от 1000 руб. кв.м.)
• система автоматики (при наличии стоимость определяется на основании проекта)
• другое специальное оборудование и вспомогательные элементы (согласно проекту)

• монтажные работы (~30% от стоимости материалов и оборудования)

По вопросам, связанным с проектированием и монтажом систем противопожарной вентиляции, обращайтесь в наш проектный отдел по тел. +7(495)786-66-24 или отправляйте заявку на электронную почту project@climattrade.ru или montag@climattrade.ru.
