Проектирование вентиляции



проектирование вентиляции

В условиях технического прогресса и жизни в мегаполисе все больше людей приходит к пониманию необходимости хорошей вентиляции. Составляющие хорошей вентиляционной системы - это грамотный проект, качественное оборудование и профессиональный монтаж.

Организация вентиляции требует определенных финансовых вложений, размеры которых зависят от задач и требований, предъявляемых к системе. Проектирование необходимо для осознания и согласования всех необходимых работ на начальной стадии. Именно на этапе проектирования заранее определяются конечный результат будущих работ и размеры финансовых вложений. Конечный проект системы вентиляции содержит спецификацию оборудования, что позволяет составить точную смету затрат по объекту. Сам процесс проектирования также требует дополнительных затрат, однако он абсолютно необходим для любого серьезного объекта -  от элитной квартиры до торгового центра.

Планировать систему вентиляции желательно на стадии проектирования здания либо ремонта квартиры, чтобы все коммуникации и агрегаты можно было разместить максимально удобно и незаметно, а также корректно интегрировать вентиляцию с другими инженерными системами, согласовать с архитектурным или дизайнерским проектом.

Профессиональное проектирование вентиляции включает в себя расчет оборудования, составление монтажных схем и конечного проекта вентиляции. Степень сложности проекта зависит от количества  помещений, назначения здания, его конструктивных особенностей и поставленных задач. Основными документами, регламентирующими проектирование вентиляции, являются СНиП 41-01-2003 "Отопление, вентиляция и кондиционирование", и СНиП, регламентирующий данный тип зданий.

Ниже представлена общая схема работ по проектированию систем вентиляции для различных зданий:



1. Составление технического задания

Техническое задание  - это первичный техническое задание по вентиляциидокумент, в котором прописываются необходимые параметры воздуха в вентилируемых помещениях, организация воздухообмена, параметры теплоносителя.

При составлении технического задания необходимо проанализировать назначение помещений и их планировку, для этого проектировщику необходимо предоставить данные о здании: место расположения, назначение объекта, ориентация по сторонам света, характеристика строительных материалов и покрытий, окон и дверей, источник теплоносителя, а также поэтажные планы и разрезы помещений. Для производственных помещений также учитывается технологический процесс и режим работы. Уникальные особенности здания и особые пожелания заказчика также должны быть отмечены на стадии разработки технического задания.



2. Расчет вентиляции

Проектирование вентиляции включает в себя ряд расчетов для выбора оптимального оборудования и конфигурации воздуховодов, исходя из экономической и технической целесообразности.

 Расчет параметров наружного и внутреннего климата. Внешние параметры для трех периодов года, теплого, переходного и холодного определяются согласно СНиП 23-01-99 "Строительная климатология" и СНиП 41-01-2003 "Отопление, вентиляция и кондиционирование". Параметры внутреннего микроклимата берутся согласно назначению помещения и определяются "СНиП здания" и особенными пожеланиями заказчика.

 Определение необходимого воздухообмена. Рассчитывается исходя из кратности воздухообмена, оговоренной в нормативных актах, а также необходимым объемом воздуха на одного человека в час и учетом теплопритоков.

Таблица кратности воздухообмена для различных помещений

Жилое помещение

3-8

Кухня

10-30

Офисные помещения

3-8

Серверная

5-10

Театр, кинотеатр

4-6

Торговое помещение

4-8

Ресторан

8-12

Бассейн

4-6



Таблица количества приточного воздуха из расчета на одного человека*

Жилое помещение

30-60 м3

Кухня

70-90 м3

Офисные помещения

40-60 м3

Театр, кинотеатр

40-60 м3

Торговое помещение

30-60 м3

Ресторан

40-60 м3

Бассейн, тренажерный зал

80 м3

*Рассчитывается с учетом наличия или отсутствия естественного проветривания

 Тип вентиляции. Определяется, учитывая особенности помещения, наличие естественной вентиляции, параметры необходимого воздухообмена. Вентиляция может быть естественная, механическая и смешанная; приточная, вытяжная и приточно-вытяжная; общеобменная и местная (Подробнее о видах вентиляции и их применении  можно узнать в разделе виды вентиляции.)

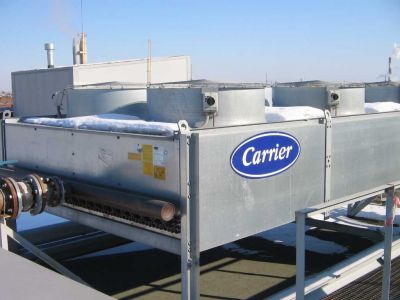

 Выбор оборудования. Комплекс вентиляционное оборудование Carrierтого или иного оборудования подбирается исходя из задач вентиляции, конструктивных особенностей здания, параметров теплоносителя и экономической целесообразности использования того или иного оборудования. Выбор оборудования может происходить согласно типичным решениям, представленным для различных объектов, либо по индивидуальной схеме, в случае если типичное решение нецелесообразно по экономическим или техническим соображениям.



Ниже кратко приведены общие типичные решения по вентиляции различных помещений:

~ Для вентиляции квартир, офисов и других небольших помещений используется усиление естественной вентиляции в санузлах  и кухне при помощи вытяжных вентиляторов, совместно с приточными установками (компактные приточные установки и проветриватели); приточно-вытяжные установки; вентиляция на базе канальных кондиционеров.

~ Для вентиляции средних по площади помещений - элитных квартир, коттеджей, магазинов и т.п. используются более мощные приточные установки совместно с вытяжными вентиляторами или приточно-вытяжные установки отдельно либо совместно с центральными системами кондиционирования.

~ Для вентиляции бассейнов используются осушители воздуха совместно с приточно-вытяжными установками либо вентиляционные системы с функцией осушения.

~ Вентиляция ресторанов и кафе предполагает совместное использование  местной и общеобменой вентиляции. В зависимости от размеров подбираются компактные либо наборные приточно-вытяжные установки для залов и мощные вытяжные системы для кухни.

~ При вентилировании спортзала воздухообмен должен быть в несколько раз больше обычного, поэтому для помещений такого типа выбирают мощные приточные - вытяжные установки, как правило, совмещенные с системой кондиционирования.

~ Для вентиляции больших зданий - многоэтажных домов, торговых и развлекательных центров, административных зданий и т.п. используются системы чиллер-фанкойл, центральные  и автономные кондиционеры.

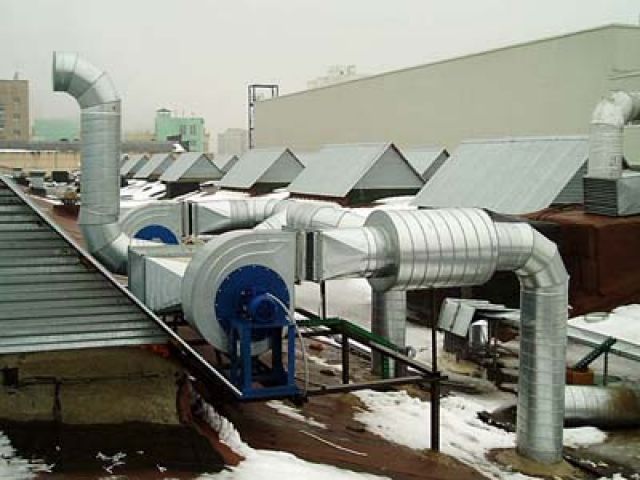

~ Промышленная вентиляция решает более сложные задачи, поэтому выбор оборудования зависит от особенностей технологических процессов. Обычно на производстве с большим выделением тепла и вредностей используют местную и общеобменную вентиляцию в комплексе. Местная вентиляция может быть представлена отсосами, воздушными душами, и оазисами, общеобменная вентиляция организуется при помощи промышленных кондиционеров, систем  чиллер-фанкойл. На производствах с большим выделением вредной или взрывоопасной пыли применяют системы аспирации.

 Расчет распределения воздухарасчет воздуховодов включает в себя способ распределения воздуха (смешивание либо вытеснение), определение оптимальной подачи и удаления воздуха (сверху либо снизу), тип струй приточного воздуха (настилающие, плоские, компактные, веерные), выбор видов и количества воздухораспределителей.

 Расчет воздухопроводной сети. Определяет форму, сечение, материал изготовления воздуховодов, конфигурацию воздухораспределительной системы, потери давления в системе, расчет звукового давления при выходе из воздухораспределительных устройств.

Параметры воздухопроводной сети влияют на выбор мощности оборудования, необходимость применения шумоглушителей и общую стоимость системы.

Расчет вентиляции производится в строгом соответствии с санитарными и строительными нормами, также учитываются особые пожелания заказчика, которые должны быть заявлены заранее.



3. Составление схемы

Графическая схема монтажная схемавключает общее описание принятых систем, характеристики оборудования, план расположения агрегатов, разрезы вентиляционных камер, общую схему системы вентиляции, спецификацию оборудования и материалов.
Совместно со схемой проекта предоставляется строительное задание для приготовления площадок под оборудование и каналов для прокладки воздуховодов, а также технико- экономическое обоснование проекта.

При проектировании системы вентиляции учитывается расположение систем управления вентиляционным оборудованием - в легкодоступных местах, максимально удобных для пользователей.



По окончанию монтажных работ заказчику предоставляется конечный проект вентиляции, включающий точное обозначение вентиляционного оборудования и материалов, с привязками и размерами, с узлами и пересечениями, точное отображение установки приборов, с приведением аксонометрии, всех расчетов, пояснений и спецификаций; общий чертеж инженерной системы и раздельные чертежи входящих подсистем, вентиляционной разводки, электрической и дренажной систем, фреоновых контуров и межблочных коммуникаций, а также исполнительную схему монтажа.

На всех этапах проектирования и монтажа вентиляции должно иметь место согласование с архитекторами, дизайнерами и ответственными лицами, занимающимися строительными и отделочными работами и установкой других инженерных систем. Вентиляционная система должна не только обеспечивать необходимые параметры воздуха, но и полностью интегрировать с другими климатическими и прочими инженерными системами, и не нарушать внутренний дизайн помещения.

Результат работы проектировщиков и монтажников виден только после завершения всех работ и сдачи здания в эксплуатацию. Очень важно не ошибиться с выбором компании предоставляющей услуги по проектированию и монтажу вентиляции, потому что стоимость переделок при неправильном проекте и монтаже может в разы превысить изначальную экономию.


Компания ИдеалКлимат имеет большой опыт в области проектирования и монтажа систем вентиляции и кондиционирования различной сложности. На нашем счету десятки успешных больших проектов и несчетное число индивидуальных систем вентиляции для коттеджей, элитных квартир, офисов и магазинов. Прочитать об истории компании, просмотреть сертификаты и отзывы наших клиентов можно в разделе о компании.
