Виды вентиляции

Вентиляция - это организованный воздухообмен в помещении, а также средства и приборы, которые его создают. Есть два способа вентиляции помещений - естественный и принудительный.

Естественная вентиляция

Естественная вентиляция - это воздухообмен в помещении, организованный без применения специального оборудования и затрачивания энергии, созданный на основе применения силы ветра, разрежения воздуха  и разницы давлений.

Ветровой напор. К естественной вентиляции относится поступление воздуха в помещение вследствие воздействия силы ветра и разреженности воздуха - ветровой напор воздуха оказывает давление на наветренную сторону здания, вгоняя тем самым воздух в помещение, а с подветренной стороны здания воздух <вытягивается> из помещения за счет разрежения воздуха. Воздух поступает через щели и неплотные стыки в рамах и дверных проемах. Натуральные строительные материалы, например, дерево и кирпич, также пропускают воздух в помещение. Вентиляция с использованием ветрового напора может быть усилена обычным проветриванием.

Каждый жилой дом оснащен системой естественной вентиляции - вытяжными вентиляционными каналами или шахтами. Через эти каналы вытягивается отработанный воздух из кухонь и санузлов.  Важной частью естественных вытяжных систем являются дефлекторы - специальные насадки, устанавливаемые на крыше зданий на выходе  вентиляционных шахт. Дефлекторы создают дополнительное разрежение и усиливают отсасывание воздуха за счет силы ветра.



Схема естественной вентиляции





1. Вытяжные отверстия

2. Приток через окна

3. Вентиляционная шахта

4. Дефлектор











Аэрация. Это способ вентиляции помещений за счет разности удельного веса теплого воздуха, находящегося внутри помещения, и более холодного воздуха снаружи. Такой вид естественной вентиляции применяют в помещениях со значительными тепловыделениями - в промышленных зданиях и цехах с большими избытками тепла  - сталелитейных, прокатных и т.п. При аэрации наружный более холодный  воздух поступает в помещение через окна (проёмы) в нижней части здания и в соответствие с законами физики вытесняет тёплый и загрязнённый воздух через проёмы или аэрационные фонари в верхней части здания.

Преимущества естественной вентиляции - это простота и отсутствие необходимости в дорогостоящем оборудовании и расходе электроэнергии. Однако ее эффективность зависит от непостоянных условий - температуры воздуха, направления и скорости ветра. Поэтому, если системы естественной вентиляции недостаточно, ее дополняют механической или принудительной вентиляций.

Принудительная вентиляция

Принудительная вентиляция - это воздухообмен, созданный при помощи специальных устройств: вентиляторов, двигателей, воздухонагревателей, воздухоохладителей, фильтров и проч. Принудительная вентиляция служит для того, чтобы приблизить микроклимат замкнутых помещений к естественным условиям. Особенно это необходимо в помещениях с большим скоплением людей, помещениях, расположенных на цокольных этажах, помещениях с повышенной влажностью или с повышенными тепловыделениями. Принудительная вентиляция помогает избежать духоты, застоя воздуха, появления неприятных запахов: удаляет излишки тепла, влаги, углекислого газа и вредных веществ, сконцентрированных в воздухе, и подает в помещение чистый здоровый воздух.

В зависимости от назначения, системы принудительной или механической вентиляции делятся на: приточные, вытяжные и приточно-вытяжные.

Приточная вентиляция - это обеспечение достаточного притока свежего воздуха в помещение. Удаление воздуха из помещения происходит через неплотности в оконных проемах и через открывающиеся двери за счет возникающего избыточного давления.

Приточная установкаОсновной элемент приточной системы - это вентилятор с электрическим приводом, нагнетающий воздух. Основные критерии выбора вентиляторов - это производительность по воздуху и давление - низкое или высокое.  Одним из важных элементов приточной системы является воздушный клапан, который не позволяет воздуху проходить ни в одну, ни в другую сторону, когда система выключена. При необходимости поступающий в помещение воздух можно подвергать специальной обработке - нагревать, фильтровать и увлажнять. Оборудование для обработки воздуха обычно располагается в приточной камере возле воздухозабора. От камеры воздух распределяется по системе воздуховодов и подается в помещения через диффузоры и воздухораспределительные решетки. Если в помещении есть ограничения по шуму вентиляционная система может быть оснащена шумоглушителями. Приточные установки оснащаются системами автоматики для точного поддержания заданных условий работы.

Вытяжная вентиляция - это удаление из  помещения отработанного воздуха - загрязненного, нагретого либо влажного. Вытяжная вентиляция служит также для удаления запахов и воздуха с повышенным содержанием углекислого газа. Она особенно актуальна для производственных помещений, в которых вредные вещества и тепло выделяются в процессе производства, обществытяжная системавенных помещений с большим скоплением людей. Вытяжная вентиляция эффективно удаляет излишки влаги, например, в бассейнах, прачечных, и т.п. В квартирах вытяжная вентиляция устанавливается в санузлах и кухнях, особенно при использовании газовых плит.  При наличии только вытяжной вентиляции (без приточной) создается разрежение, за счет которого в помещение через неплотности и открывающиеся двери поступает воздух снаружи или из соседних помещений.

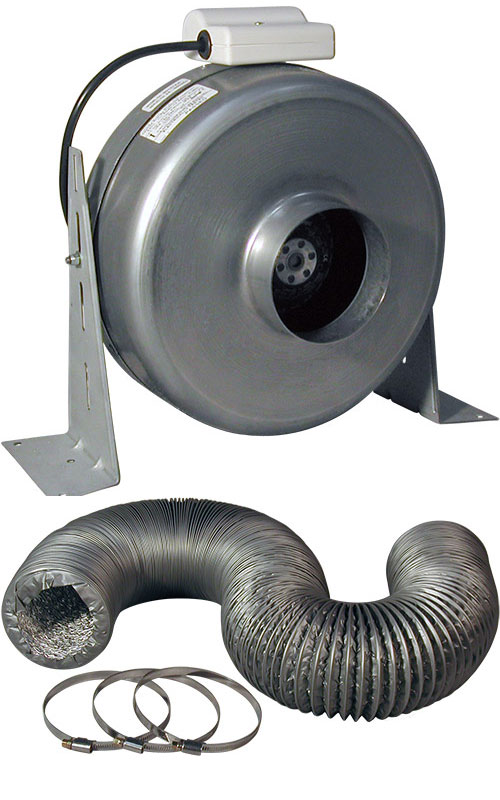

Системы вытяжной вентиляции намного проще, чем приточные. Обычная вытяжная установка состоит из вытяжного вентилятора и электродвигателя, при удалении отработанного воздуха из больших помещений, помещений сложной планировки или при работе на несколько помещений одновременно, вытяжная система оснащается сетью воздуховодов для выведения отработанного воздуха на улицу. Если отработанный воздух слишком загрязнен, например, при вредном производстве, вытяжная система может оснащаться фильтрами. При увеличении воздухообмена вытяжная вентиляция дополняется приточной.

Приточно-вытяжная вентиляция обеспечивает одновременно и подачу и удаление воздуха из помещения. Воздухораспределение в помещении может осуществляться по-разному - наиболее распространенный способ - это перемешивание. Воздух подается через высокоскоростные диффузоры, в которых к приточному воздуху подмешивается внутренний воздух помещения. Диффузоры обычно устанавливают на потолке или стенах в верхней части помещения. Отработанный воздух выводится через вытяжные клапана.

вентиляция перемешиванием



Другой способ - это вытеснение отработанного воздуха приточным. Подача чистого воздуха осуществляется снизу через низкоскоростные воздухораспределители, а отработанный теплый воздух удаляется сверху по пути своего естественного движения. Такой метод часто применяется в производственных помещениях с выделением вредностей, в помещениях с высокими потолками.

вентиляциявытеснением



Обычно производительность приточной и вытяжной систем подбираются одинаковые, чтобы исключить разницу давлений внутри и снаружи помещения. Но при необходимости, в зависимости от соотношения подаваемого и удаляемого воздуха, в помещении может быть создано избыточное давление или разрежение. Это препятствует проникновению загрязненного воздуха из одного помещения в другие, например, из  кухни или из комнаты для курения в зал или коридор.



схема приточно-вытяжной вентиляции

Очень эффективными в экономическом плане являются приточно-вытяжные установки с утилизацией тепла. В таких системах тепло удаляемого из помещения воздуха используется для нагревания приточного, что помогает существенно снизить затраты на обогрев помещений в холодное время года. Для вентиляции небольших помещений - квартир или офисов, обычно применяют компактные приточные установки. Они отличаются небольшими размерами и низким уровнем шума, могут подогревать приточный воздух, не требуют сложной системы воздуховодов.

Для больших помещений - домов, загородных коттеджей, магазинов, ресторанов, различных производств и т.п. используются сложные приточно-вытяжные вентиляционные системы, требующие грамотного проектирования при котором, они способны обеспечить необходимое качество воздуха в помещении с минимальными затратами на эксплуатацию.

Общеобменная и местная вентиляция

По зоне обслуживания принудительная вентиляция подразделяется на общеобменную и местную.  Общеобменная вентиляция равномерно  вентилирует все помещения в целом. Местная вентиляция применяется локализовано, когда тепло и вредные вещества выделяются в определенных местах, например, в цеху над рабочим местом, и нужно предотвратить их распространение по всему помещению.

О приточной и вытяжной общеобменной вентиляции уже говорилось выше, что касается местной вентиляции, то она также подразделяется на приточную и вытяжную.

Приточная местная вентиляция подает чистый охлажденный воздух в места с большим тепловыделением, например, на рабочие места у станков на производстве. Местная приточная вентиляция может быть организована в виде воздушного душа или воздушного оазиса. Воздушный душ- это сосредоточенный поток охлажденного воздуха, имеющий большую скорость, который направляется непосредственно в места большого тепловыделения. Воздушный оазис - это отгороженный участок помещения, в который нагнетается  охлажденный воздух. Воздушный оазис обычно отделяется перегородкой высотой 2-2,5 м.

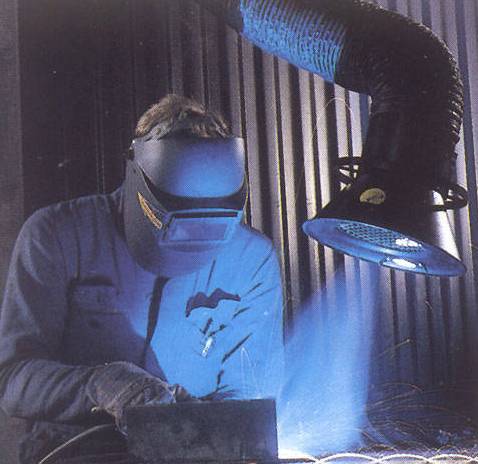

Местную вытяжную вентиляцию применяют, когда вредности - дым, газы, пыль и частично тепло, выделяются локализовано, местная вытяжная вентиляциянапример, от станка на производстве или от плиты на кухне.  Такая вентиляция улавливает и отводит вредности, позволяя предотвратить  их распространение по всему помещению. К местной вытяжной вентиляции относятся местные отсосы - укрытия в виде шкафов или кожухов у станков, вытяжные зонты, бортовые отсосы и прочее. Вредности удаляются от мест образования в направлении естественного движения - горячие газы и пары удаляются вверх, холодные тяжелые газы и пыль - вниз. Отсосы должны по возможности укрывать место образования вредностей, их конструкция не должна мешать производственному процессу.

К местной вентиляции также относятся воздушные завесы - воздушные щиты, которые не дают воздуху проникнуть из одного помещения в другое, или с улицы в помещение.

Местная вентиляция требует меньших затрат, чем общеобменная. В помещениях с выделением вредностей (газов, дыма, влаги, тепла и т.д.) обычно применяют смешанную вентиляцию - общую для притока и вытяжки во всем объеме помещения и местную (местные отсосы и приток) для обслуживания рабочих мест.

На производствах с повышенным пылевыделениям - кирпичных, деревообрабатывающих, дробильных заводах, при обработке зерна и т.п. - используются также системы аспирации. Аспирация - это отсос  запыленного в процессе производства воздуха, с целью не допустить его распространения по помещению. По сравнению с обычной вентиляцией аспирация решает более сложные задачи и представляет собой очень сложную вентиляционную систему. Системы аспирации состоят из пылеуловителей, вентиляторов, затворов, противопожарных и взрывозащитных систем, разветвленной системы воздуховодов и других элементов. Аспирация применяется на производствах легкой и тяжелой промышленности, связанных с выделением взрывоопасных либо вредных для здоровья газов и пыли.

Одним из основных критериев при расчете вентиляции и подборе оборудования является воздухообмен в помещении. Ниже приведена таблица минимального воздухообмена на 1 человека для различных помещений согласно СНиП:

Тип помещения

С естественным проветриванием

Без естественного проветривания

Производственные

30 м3

60 м3

Общественные и административного назначения*

40 м3

60 м3

20 м3/ч **

Жилые общей площадью квартиры на 1 чел.:

Более 20 м²

Менее 20 м²





30 м3

3 м3/ч на 1 м² жилой площади



60 м3

Бассейн, тренажерный зал

60 м3

80 м3

Театр, кинозал, конференц-зал

-

40-60 м3

Кафе, рестораны

40 м3

60 м3

* Норма наружного воздуха приведена для рабочих помещений кабинетов, офисов общественных зданий административного назначения.

** Для помещений, в которых люди находятся не более двух часов непрерывно.



Для более подробной информации по системам принудительной вентиляции смотрите разделы:
