Добро пожаловать на сайт компании по монтажу и обслуживанию инженерных систем

Кондиционеры / Mitsubishi / Мультизональные системы кондиционирования воздуха VRV, VRF, KX

Мультизональные системы кондиционирования воздуха VRV, VRF, KX

В мире на протяжении последних десятилетий активно развивается кондиционирование крупных помещений на базе мощных фреоновых систем, объединенных единой системой распределения фреона и управления ее работой. Когда у вас множество различных помещений, строгое архитектурное решение наружного и внутреннего дизайна здания, а также единая служба управления обслуживания здания, но вместе с тем каждый пользователь хочет иметь возможность индивидуальной настройки параметров температуры, одним из лучших вариантов построения системы кондиционирования являются мультизональные системы, которые, как следует из названия, способны поддерживать индивидуальный микроклимат в каждой зоне. Одной из основных особенностей является особенность установки самых различных внутренних блоков в разных помещениях: от настенных до канальных различной конфигурации.

Мультизональные системы кондиционирования

Несколько японских производителей уже давно предлагают свои мульти-зональные системы для применения в самых различных условиях. Компании Daikin, Mitsubishi Heavy, Mitsibishi Electric, Sanyo, Hitachi и ряд других имеют собственные обозначения подобных систем: VRV, VRF, KX и т.п. Причем самые продвинутые системы позволяют объединять несколько наружных блоков в единую систему, достигая при этом нескольких сотен киловатт холодопроизводительности. Раньше подобные системы могли строиться только на базе центрального кондиционера, но в этом случае без возможности индивидуальной регулировки, или на базе систем чиллер-фанкойл (на воде), однако в этом случае они не обладают достаточной гибкостью для удовлетворения различных потребностей пользователей.

В последнее время в Японии подобные системы кондиционирования вышли на совершенно новый уровень автоматизации и управления: сочетая в себе всю гибкость инверторных и микропроцессорных технологий, они находят применение не только в больших офисных зданиях и центрах но и в обычных квартирах площадью от 50-80кв2, расширяя диапазон доступных мощностей от 10кВт (mini VRV) до нескольких сотен кВт. Совершенствование систем самодиагностики на основе опыта эксплуатации в течении ряда лет упрощает монтаж, настройку, эксплуатацию и ремонт таких систем, превращая их в ряд стандартных операций для квалифицированных специалистов.  Используя такие системы вы выигрываете в дизайне и конструктивной компоновке, в экономии места и возможностях автоматизации, управления и диспетчеризации, в экономии электроэнергии и долговечности работы в интенсивных условиях.

Рассмотрим одну из современных мультизональных систем на базе классической инверторной системы на R22 и R407 производства одного из лидеров отрасли Mitsubishi Heavy, системы которой пожалуй являются лидерами на российском рынке по продажам и успешному использованию, за счет хорошо сбалансированного набора качеств из цены, надежности, престижности и ремонтопригодности.

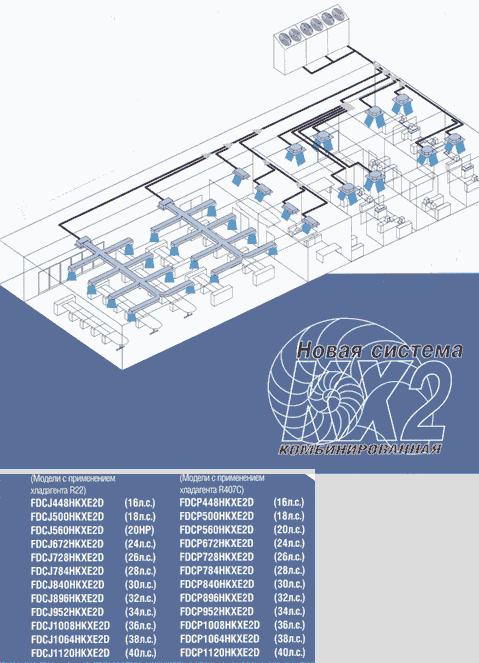

Кондиционеры мультизональные KX2

Новая мультизональная система КХ2 с инвертором позволяет устанавливать температуру и подачу воздуха в любом помещении в любое время. Одно нажатие кнопки - и вам не нужна центральная система со всеми ее трубами, градирнями, бойлерами и доводчиками. Выбирая систему КХ2, вы выбираете самое простое и эффективное решение ( в настоящее время выпускаются системы KX6 (третье поколение), обладающие большей экономичностью, самыми компактными размерами и продвинутой системой автоматики и управления).

Мультизональные системы кондиционирования

Мультизональные инверторные системы Mitsubishi Daiya KX2 (модельный ряд FDCP140HKXE2B, FDCP224HKXE2B, FDCP280HKXE2B, FDCJ140HKXE2B, FDCJ224HKXE2B, FDCJ280HKXE2B

Модель с применением хладагента нового поколения R407C, который позволяет снизить воздействие на окружающую среду. В своем классе оборудования система КХ2 одна из самых компактных.

Мультизональные системы кондиционирования

Для уменьшения отрицательного воздействия на окружающую среду (разрушение озонового слоя Земли) компания Mitsubishi Heavy Industries разработала передовую мультизональную инверторную систему кондиционирования КХ2, в которой может использоваться хладагент нового поколения R407C. В процессе работы над созданием новых моделей принимались во внимание все аспекты нового оборудования - технические характеристики системы, ее размеры и внешний вид блоков. Мультизональная инверторная система кондиционирования КХ2 - основоположник нового поколения оборудования, которое будет заботиться об окружающей среде.

Благодаря применению усовершенствованного компрессора и теплообменника, модели с применением хладагента R407C имеют повышенный коэффициент эффективности использования энергии.

Мультизональные системы кондиционирования

В настоящее время новые системы кондиционирования КХ2 используются по всему миру. Повышение коэффициента эффективности использования энергии было достигнуто за счет применения нового высокоэффективного компрессора наружного блока и значительного улучшения характеристик теплообменника. Кроме того, внутренние блоки новой системы КХ2 имеют компактный дизайн, что значительно упрощает их транспортировку и монтаж системы. Увеличено количество внутренних блоков, подключаемых к системе - проектирование системы кондиционирования получило новые возможности. Три модели мощностью от 5 до 10 л.с. теперь представляют собой "Модели с применением хладагента нового поколения R407C".

Двужильный интерфейс позволяет объединить в единую сеть до 48 блоков. После назначения адреса внутреннего и наружного блока в единую сеть включается до 48 блоков. Для соединения внутренних и внешних блоков применяется двужильный интерфейсный кабель, что снижает количество проводных линий. Это полностью соответствует современным требованиям т.н. "интеллектуальных" зданий, а также значительно снижает как стоимость монтажа, так и объемы проводки.

Бесшумность. Технологии Mitsubishi Heavy Industries обеспечивают тишину для человека и снижают уровень звуковой нагрузки на окружающую среду. Разработанный МНI вентилятор большого размера имеет улучшенные характеристики. Чрезвычайно низкое сопротивление воздушному потоку обеспечивает высокую бесшумность работы. Даже на низкой скорости уровень звукового давления модели FDTJ28 составляет 34 дБ.

Уникальная инверторная система контроля. Датчик температуры на заборе воздуха автоматически контролирует температуру заборного воздуха и поддерживает заданную температуру с помощью инвертора. Быстрота реагирования на изменение температуры и высокая стабильность системы обеспечивает высочайший уровень комфорта.

Обеспечение равномерной температуры в помещении. При работе обычного кондиционера температура в помещении поддерживается посредством периодического включения/отключения системы и поэтому нестабильна. До сегодняшнего дня конструкторы не могли решить эту проблему. Новый датчик температуры, разработанный МН1, позволяет избежать колебаний температуры в помещении, осуществляя постоянный контроль за ее значениями.

Наружный блок

Наружный блок системы кондиционирования

Высокая эффективность моделей с применением хладагента нового поколения R407C достигается за счет следующих показателей:

Новый проводной пульт дистанционного управления

Пульт дистанционного управления

Функция выбора термостата, с помощью которой можно произвести выбор между датчиком температуры, установленном на внутреннем блоке кондиционера и встроенным датчиком на беспроводном пульте управления.

Функция автоматического перезапуска. Если во время работы системы возникли перебои с электропитанием, то после включения электропитания работа кондиционера восстанавливается в соответствии с теми установками, которые были заданы до отключения питания (однако, необходимо вновь устанавливать положение автосвинга).

Один внутренний блок может управляться с двух пультов управления.

Модели FDR и FDU не снабжены автосвингом - применяется пульт управления RCD-HKX-E2. Для моделей FDFL также не предусмотрен автосвинг - применяется пульт управления RCD-HKXFL-E2. Все остальные модели снабжены автосвингом - для них применяется пульт управления RCD-HKX-E2 (с переключателем автосвинга).

Удобство и простота использования.

Индикация таймера установлена по 12-ти часовой системе: АМ или РМ (до полудня/после полудня). Возможна установка времени в минутах.

Для установки таймера и температуры используется одна и та же кнопка. В результате снижения количества кнопок, необходимых для установки параметров, были увеличены размеры дисплея, что упростило его использование. Кроме того, была увеличена чувствительность кнопок пульта управления.

На один внутренний блок (или одну группу внутренних блоков) можно подсоединить до четырех пультов управления.

Крышка пульта имеет конструкцию, упрощающую ее открывание/закрывание.

Беспроводной пульт управления (с ИК-сигналом) (RCND-KIT-HE).

Применение приемника инфракрасного излучения (поставляется по заказу) позволяет использовать беспроводной пульт управления для любого внутреннего блока.

К одному внутреннему блоку возможно одновременное подключение проводного и беспроводного пультов управления.

Беспроводной пульт управления поставляется в комплекте с приемником инфракрасного излучения.

Центральный пульт SLA-1-E

Центральный пульт обеспечивает включение/выключение одновременно и индикацию состояния до 16 блоков.

Шестнадцать кнопок обеспечивают управление до 16 блоков, что значительно увеличивает функциональность системы.

Индикация состояния внутренних блоков

16 светодиодов указывают на количество работающих блоков. Для облегчения визуального контроля за работой системы индикатор каждого блока горит зеленым цветом во время его работы, красным -в режиме диагностики (неполадки).

До шести SLA-1-E могут быть объединены в единую сеть "суперсоединения" (SUPER LINK). В случае последовательной адресации любой номер от 1 до 16 может быть присвоен каждому внутреннему блоку.

После восстановления подачи электропитания работа кондиционера возобновится в соответствии с установками, заданными ранее.

Пульт дистанционного управления имеет малые габариты: (длина х высота х ширина, мм) 120 х 120 х 15.

Подключение пульта управления к единой сети суперсоединения может быть осуществлено с помощью двужильного сигнального кабеля, что существенно упрощает электромонтажные работы.


* Статья подготовлена по материалам представительства компании Mitsubihi Heavy


Системы мульти зонального кондиционирования обладают широчайшими возможностями разностороннего применения в самых различных областях жилищного и общественного строительства, гарантируя вам высочайшее качество работы в течении десятков лет. Однако, представляя новый уровень развития и автоматизации кондиционерной техники  они требуют грамотного  планирования, проектирования, монтажа, и периодического обслуживания. Обращайтесь к специалистам нашей компании по тел (495)786-66-24, если вы хотите получить исчерпывающую консультацию и профессиональное заключение касательно возможности и выгоды применения мультизональных систем в ваших условиях (коттеджи, офисные здания, торговые центры и т.д.). Мы предложим Вам оптимальные варианты на базе Mitsubishi Heavy KX6, Daikin VRV III, Hyindai, а также Toshiba, Sanyo, LG и Hitachi. Вы можете ознакомиться со многими успешно выполненными проектами на нашем сайте и у нас в офисе. Мы ждем Вас!
