Интеграция с cистемой управления зданием BMS

Интегрированная система DMS-IF LON WORKS GATEWAY(DMS504B51)

Этот интерфейсный шлюз предназначен для интеграции систем кондиционирования DAIKIN с системами <Интеллектуальных зданий> (Intelligent Building Systems), а также для построения автоматизированных систем управления инженерными коммуникациями (освещение, отопление, вентиляция, кондиционирование, системы доступа, охраны жилых и промышленных зданий). LON GATEWAY использует протокол LonTalk для распределённых сетей произвольной топологии по технологии LonWorks.

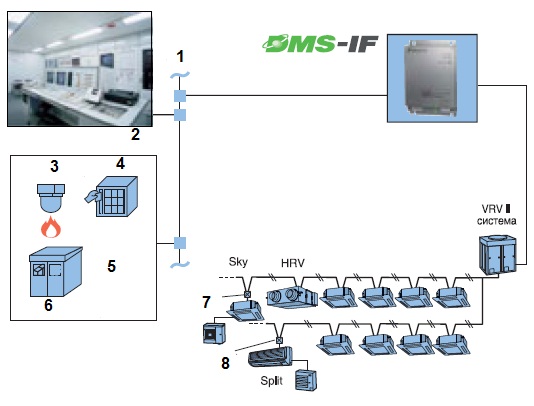

1-LonTalk

2-BMS

3-Пожарная сигнализация

4-Охрана

5-Лифты, насосы, освещение и т.д

6-Источник энергоснабжения

7-Интерфейсный адаптер для Sky

8-Интерфейсный адаптер для Split

Функции мониторинга

• текущее состояние
• режим работы: нагр/охл/вент/авто
• температура в помещении
• установленная температура
• загрязнённость фильтра
• скорость воздушного потока
• неисправности и ошибки связи
• код ошибки
• текущее состояние термостата
• принудительное отключение системы
• приоритет ПУ (на вкл/выкл, установку режима работы, температуры)
• обмен сигналами с внутренними блоками
• управление с центральных устройств


Функции управления

• включение / выключение
• режим работы: охл/нагр/вент/авто
• температурные установки
• скорость воздушного потока
• приоритет ПУ (на вкл/выкл, установку режима работы, температуры)
• принудительное отключение термостата
• принудительное отключение системы
• запрет на управление с центральных устройств

Интегрированная система BACnet

Этот интерфейсный шлюз предназначен для связи систем кондиционирования DAIKIN с традиционными системами управления зданиями (Building Management Systems - BMS), что позволяет создавать интегрированные системы управления всем инженерным оборудованием здания, включая систему безопасности, систему пожарной сигнализации, лифты, свет и т.д.BACnet Gateway использует для работы протокол BACnet (Building Automation and Control Network), являющийся стандартным унифицированным протоколом для управляющих сетей зданий. Этот протокол позволяет объединить в одну систему управления оборудование различных производителей.

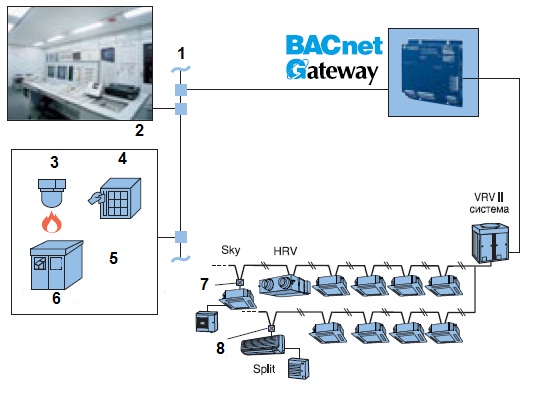

1-BACnet, Ethernet

2-BMS

3-Пожарная сигнализация

4-Охрана

5-Лифты, насосы, освещение и т.д

6-Источник энергоснабжения

7-Интерфейсный адаптер для Sky

8-Интерфейсный адаптер для Split

Функции мониторинга

• текущее состояние
• режим работы: нагр/охл/вент/авто
• температура в помещении
• установленная температура
• загрязнённость фильтра
• скорость воздушного потока
• неисправности и ошибки связи
• код ошибки
• статус связи с блоком
• состояние компрессора
• состояние вентилятора внутреннего блока
• принудительное отключение системы
• приоритет ПУ (на вкл/выкл, установку режима работы, температуры)
• обмен сигналами с внутренними блоками
• управление с центральных устройств
• работа в экономичном режиме
• учет потребляемой электроэнергии (опция DAM4121351)

Функции управления

• включение / выключение
• режим работы: охл/нагр/вент/авто
• температурные установки
• скорость воздушного потока
• воздухораспределение
• приоритет ПУ (на вкл/выкл, установку режима работы, температуры)
• принудительное отключение термостата
• принудительное отключение системы
• работа в экономичном режиме
• запрет на управление с центральных устройств
