Модульная мультизональная система кондиционирования
General Climate DV-max представляет собой систему с импульсным регулированием производительности компрессора. Благодаря использованию технологии
Copeland Digital Scroll с бесступенчатой регулировкой производительности
снижается потребление электроэнергии и упрощается конструкция систем, что приводит к увеличению надежности. Диапазон регулирования производительности в системе DV-max составляет от 10 до 100%.
Важной особенностью Digital Scroll является
отсутствие электромагнитных помех, так как загрузка и разгрузка компрессоров осуществляется в результате механических перемещений регулирующих органов. Это — единственная технология, обеспечивающая возврат масла естественным путем, за счет поддержания высокой скорости течения хладагента. Она идеально подходит для мультизональных систем при неодновременной работе внутренних блоков.
Электромагнитные клапаны PWM рассчитаны, в среднем, на 40 млрд. включений, что составляет, приблизительно,
30 лет работы.

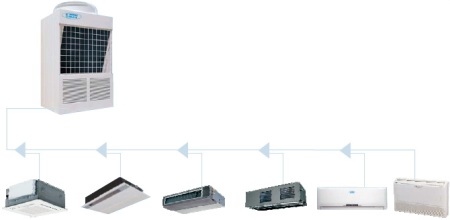

Модульные мультизональные системы DV-max имеют большие возможности для расширения. Большая линейка внутренних блоков позволяет выполнить подбор, как по требуемой мощности, так и в соответствии с индивидуальными потребностями заказчика и интерьером. В модельном ряду General Climate DV-max присутствуют
внутренние блоки всех основных типов:
кассетные,
напольно-потолочные,
канальные,
настенные. Коэффициент энергетической эффективности (EER) системы достигает 3,2 Вт/Вт.
Дистанционное управление системой кондиционирования DV-max может осуществляться при помощи индивидуального пульта, пульта управления группой блоков и центрального пульта управления. Стандартная система управления поставляется заводом изготовителем полностью готовой к монтажу. Это значительно
снижает затраты на монтаж и вероятность появления неисправностей вследствие возможных ошибок при монтаже. Благодаря простоте установки и продуманной схеме управления, система General Climate DV-max полностью соответствует требованиям рынка климатической техники.

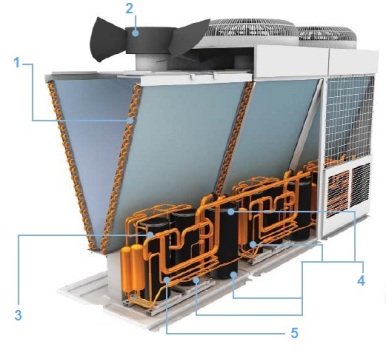

1. Конденсатор новой конструкции
В наружном блоке применяется V-образный теплообменник, эффективность которого на 30% выше, чем у традиционных теплообменников.
2.
Вентилятор 3D turbo
Вентилятор 3D turbo характеризует высокая производительность и низкий уровень шума.
3. Плавное регулирование производительности клапанами PWM
Производительность спирального компрессора регулируется с помощью клапанов по сигналу от микропроцессора. Клапаны PWM расчитаны на 40 млрд. срабатываний, что соответствует приблизительно 30 годам работы.
4. Баланс и регулирование
· Уровня масла
· Расхода хладагента
· Давления
· Распределения хладагента
5. Спиральный компрессор Copeland с импульсным регулированием производительности (Digital Scroll Compressor)
Уникальная разработка фирмы Copeland
Компрессор c импульсным регулированием производительности Digital Scroll Compressor
Основой технологии DV-max является компрессор Digital Scroll — спиральный компрессор с полностью цифровым управлением. Его основные преимущества:
- Широкий диапазон мощности: 10%-100%
- Плавная регулировка мощности
- Сверхнадежный соленоидный клапан (до 40 млрд. циклов, что соответствует 30 годам непрерывной работы)
- Высокая степень герметичности и высокая стабильность цикла компрессора

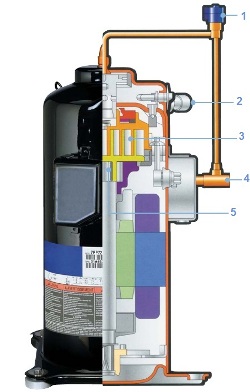

1. Соленоидный клапан
2. Давление нагнетания
3. Спиральная камера
4. Давление всасывания
5. Вращающаяся спираль
Принцип работы компрессора с импульсным регулированием производительности (Digital Scroll Compressor)

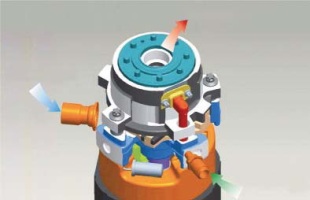

В спиральном компрессоре с импульсным регулированием производительности используется принцип осевого уплотнения подвижной и неподвижной спиралей. Герметичность уплотнения может изменяться путём осевого перемещения диска с неподвижной спиралью. Для регулирования производительности (нагрузка/разгрузка) компрессора между верхней и нижней частью неподвижной спирали и всасывающим патрубком установлен электромагнитный клапан. Когда электромагнитный клапан закрыт, диск с неподвижной спиралью опускается вниз, достигается полная герметичность уплотнения спиралей и компрессор нагружается.
Когда электромагнитный клапан PWM открыт, давление в полости снижается, давление сжатия становится выше, чем давление над диском с неподвижной спиралью и неподвижная спираль перемещается вверх. Полость с высоким давлением соединяется с входом компрессора, и компрессор разгружается.
Когда электромагнитный клапан закрыт, диск с неподвижной спиралью опускается вниз, достигается полная герметичность уплотнения спиралей и компрессор нагружается. Изменяя соотношение времени открытия и закрытия электромагнитного клапана, можно регулировать производительность компрессора.
Принцип управления системой с переменной производительностью
Периодически нагружая и разгружая компрессор, можно регулировать расход хладагента в системе. Один период нагрузки и разгрузки компрессора называется управляющим циклом. Обычно длительность управляющего цикла занимает 10-12 секунд. Изменяя соотношение времени разгрузки и нагрузки, можно изменить расход хладагента.
Пример: Предположим, полная производительность компрессора составляет 10 л.с., а длительность управляющего цикла составляет 20 секунд. Если необходима производительность 5 л.с. (50% от полной производительности), то время загрузки компрессора должно составлять 50% от длительности управляющего цикла, т.е. период разгрузки и загрузки должны быть равны 10 секундам. Если необходима производительность 2 л.с. (20% от полной производительности), то время загрузки компрессора должно составлять 20% от длительности управляющего цикла, т.е. период загрузки должен быть равен 4 секундам, а
разгрузки должен быть равен 16 секундам. Этот принцип справедлив для любой производительности.
Технология EVI
Технология EVI (Enchanced Vapour Injection) — «расширенного инжекторного впрыска», фактически представляет собой дополнительный порт компрессора, который получает часть паро-жидкостного хладагента через дополнительные клапаны непосредственно в камеру сжатия. Технология EVI в условиях низких температур при работе системы на обогрев позволяет достигнуть неизменной теплопроизводительности и высокого коэффициента EER. Данная разработка нашла применение в отдельной линейке наружных блоков DV-MAX-серии D4, модельный ряд которых состоит из пяти типоразмеров (8, –10, –12, –14, –16 л.с. = 25,2 –28 –33,4 –40 –45 кВт). В системе допускается модульное объединение - до 4-х наружных блоков на одну магистраль, что позволяет создавать системы с холодильной мощностью до 180 кВт с шагом в 5,6 кВт.
Ещё одной отличительной особенностью блоков с компрессором EVI является полностью модернизированный алгоритм разморозки теплообменника наружного блока, при котором система управления анализирует как наружную температуру, так и общую эффективность теплообмена и количество хладагента в системе, зависящие от наружной температуры.
Благодаря всем вышеперечисленным новшествам, работоспособность и энергоэффективность VRF-систем DV-MAX-D4 остаётся постоянно высокой в диапазоне температур от «–25 °С» до «+25 °С».
