Кондиционеры / Hitachi / Наружные блоки Hitachi инверторной серии Utopia IVX

Наружные блоки Hitachi инверторной серии Utopia IVX

Инверторные агрегаты Utopia IVX компании Hitachi стали первыми в мире агрегатами, в которых удалось объединить высокую энергоэффективность и компактность. Это достижение свидетельствует о совершенствовании предыдущих моделей. Оно было отмечено премией за энергоэффективность, присужденную правительством Японии. Применение горизонтально расположенных вентиляторов позволило уменьшить размеры конструкции и увеличить эффективность использования опорной поверхности (пола).

Большой выбор вариантов монтажа

Агрегаты IVX изменяют наше представление о сплит-системах с двумя, тремя и четырьмя внутренними блоками. Они являются наилучшим выбором для систем с индивидуальным управлением внутренними блоками, не требуя при этом прокладки дополнительных трубопроводов, что характерно для более дорогих VRF-систем.

Особенности конструкции:

* До -15 °C при установке комплекта защиты от ветра и подсоединением через внешнюю плату; после подсоединения возможно только групповое управление

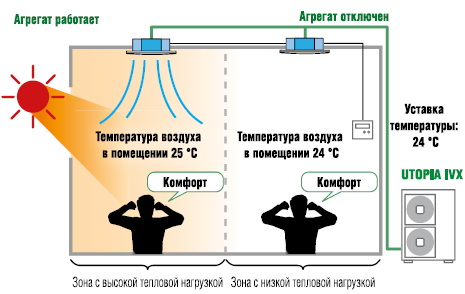

Более эффективное управление

Благодаря применению индивидуального управления в помещениях с неравномерно распределенными тепловыми нагрузками поддерживается более комфортный микроклимат. Это также увеличивает экономичность системы, так как незадействованные агрегаты отключаются и не расходуют энергию.

Широкий выбор индивидуального оборудования

Сплит-системы Utopia оптимально подходят для небольших зданий и торговых помещений среднего размера. Внутренние блоки могут быть точно настроены для одновременного обслуживания одного или нескольких помещений и установлены индивидуально. Агрегаты серии IVX, помимо прочего, обладают следующим преимуществом: с ними совместимы все внутренние блоки Hitachi серии FreeSystem. Это означает, что каждое помещение может быть оборудовано и обслуживаться индивидуально. Такая возможность индивидуальной настройки системы является уникальным предложением на рынке.


Качество жизни и комфорт

Благодаря простой схеме системы и индивидуальному управлению агрегатами IVX обеспечивается экономия энергии и необычайно высокий уровень комфорта. Агрегаты также отличаются значительно более низкой стоимостью и простотой монтажа. Благодаря инвертору и усовершенствованной схеме холодильного контура обеспечивается высокая эффективность и снижается уровень шума (максимальное значение составляет 58 дБА в режиме охлаждения и 60 дБА в режиме обогрева). Агрегаты данной серии, как и все агрегаты Hitachi, отличаются экологичностью и высокой надежностью.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наружные блоки: тепловые насосы с питанием от сети 230В, 1 фаза

  RAS-3HVRNME RAS-4HVRNME RAS-5HVRNME
Холодопроизводительность (диапазон регулирования)  кВт 7,1 (3,2~8,0) 10,0 (4,9~11,2) 12,5 (5,7~14,0)
Теплопроизводительность (диапазон регулирования)   кВт 8,0 (3,5~10,6) 11,2 (5,0~14,0) 14,0 (5,0~18,0)
Количество внутренних блоков 1~2 1~3 1~3
Внешний вид Цвет: естественный серый (аналогичный RAL 9001/9002)
Источник питания 50Гц  В/фаз 230 / 1
Номинальная потребляемая мощность (в режиме охлаждения/обогрева)  кВт 1,85 / 1,81 2,33 / 2,43 3,39 / 3,26
Класс энергетической эффективности (в режиме охлаждения/обогрева) A / A A / A - / -
Коэффициенты EER/COP  Вт / Вт 3,66 / 4,21 4,10 / 4,41 3,54 / 4,12
Макс. рабочий ток  А 14,0 18,0 26,0
Рекомменд. номинал предохранителей (с задержкой срабатывания) 20,0 25,0 32,0
Габаритные размеры (В×Ш×Г)  мм 800х950х370 1380х950х370 1380х950х370
Масса наружного блока нетто  кг 67,0 114,0 115,0
Уровень звукового давления (в режиме охлаждения/обогрева)  дБА 42 / 44 44 / 46 46 / 48
Макс. расход воздуха, создаваемый вентилятором наружного блока  м³/ч 2700 4800 5400
Рабочий диапазон темп. в режиме охлаждения  °С Охлаждение: -5 ~+46 °C TK (до -15 °C с комплектом защиты от ветра и подсоединением через внешнюю плату)
Рабочий диапазон темп. в режиме обогрева  °С -20 ~ +15 °C по влаж. термометру
Холодильный контур Хладагент R410A, электронный расширительный вентиль
Заправка хладагентом R-410A (длина контура)  кг 2,4 (до 30 м) 3,9 (до 30 м) 4,0 (до 30 м)
Масса дозаправляемого хладагента R-410A (длина контура более 30м)  г/м 40 60 60
Длина труб холодильного контура, мин.~макс. (между внутренним и наружным блоками)  м 5~50 5~70 5~75
Макс. длина труб холодильного контура   м Два 60 Два 80 / Три 90 Два 85 / Три 95
Макс. перепад высот (наружный блок выше)  м 30 30 30
Макс. перепад высот (внутренние блоки выше)  м 20 20 20
Диам. труб жидкостной линии (соединение развальцовкой)  дюйм 3 / 8" (9,53 мм) 3 / 8" (9,53 мм) 3 / 8" (9,53 мм)
Диам. труб газовой линии (соединение развальцовкой)   дюйм 5 / 8" (15,88 мм) 5 / 8" (15,88 мм) 5 / 8" (15,88 мм)

Наружные блоки: тепловые насосы с питанием от сети 400В, 3 фаза

  RAS-4HRNME RAS-5HRNME RAS-6HRNME
Холодопроизводительность (диапазон регулирования)  кВт 10,0 (4,9~11,2) 12,5 (5,7~14,0) 14,0 (6,0~16,0)
Теплопроизводительность (диапазон регулирования)   кВт 11,2 (5,0~14,0) 14,0 (5,0~18,0) 16,0 (5,0~20,0)
Количество внутренних блоков 1~3 1~3 1~3
Внешний вид Цвет: естественный серый (аналогичный RAL 9001/9002)
Источник питания 50Гц  В/фаз 400 / 3
Номинальная потребляемая мощность (в режиме охлаждения/обогрева)  кВт 2,33 / 2,43 3,39 / 3,26 4,08 / 4,05
Класс энергетической эффективности (в режиме охлаждения/обогрева) A / A - / - - / -
Коэффициенты EER/COP  Вт / Вт 4,1 / 4,41 3,54 / 4,12 3,29 / 3,78
Макс. рабочий ток  А 7,0 11,0 13,0
Рекомменд. номинал предохранителей (с задержкой срабатывания) 16,0 16,0 20,0
Габаритные размеры (В×Ш×Г)  мм 1380х950х370 1380х950х370 1380х950х370
Масса наружного блока нетто  кг 119.0 120.0 120.0
Уровень звукового давления (в режиме охлаждения/обогрева)  дБА 44 / 46 46 / 48 48 / 50
Макс. расход воздуха, создаваемый вентилятором наружного блока  м³/ч 4800 5400 6000
Рабочий диапазон темп. в режиме охлаждения  °С Охлаждение: -5 ~+46 °C TK (до -15 °C с комплектом защиты от ветра и подсоединением через внешнюю плату)
Рабочий диапазон темп. в режиме обогрева  °С -20 ~ +15 °C по влаж. термометру
Холодильный контур Хладагент R410A, электронный расширительный вентиль
Заправка хладагентом R-410A (длина контура)  кг 3,9 (до 30 м) 4,0 (до 30 м) 4,0 (до 30 м)
Масса дозаправляемого хладагента R-410A (длина контура более 30м)  г/м 60 60 60
Длина труб холодильного контура, мин.~макс. (между внутренним и наружным блоками)  м 5~70 5~75 5~75
Макс. перепад высот (наружный блок выше)  м 30 30 30
Макс. перепад высот (внутренние блоки выше)  м 20 20 20
Диам. труб жидкостной линии (соединение развальцовкой)  дюйм 3 / 8" (9,53 мм) 3 / 8" (9,53 мм) 3 / 8" (9,53 мм)
Диам. труб газовой линии (соединение развальцовкой)   дюйм 5 / 8" (15,88 мм) 5 / 8" (15,88 мм) 5 / 8" (15,88 мм)

Наружные блоки: тепловые насосы с питанием от сети 400В, 3 фаза

  RAS-8HRNM RAS-10HRNM RAS-12HRNM
Холодопроизводительность (диапазон регулирования)  кВт 20,0 (9,0~22,4) 25,0 (11,2~28) 30,0 (13,5~33,5)
Теплопроизводительность (диапазон регулирования)   кВт 22,4 (8,3~28) 28,0 (10,5~35) 33,5 (12,6~37,5)
Количество внутренних блоков 1~4 1~4 2~4
Отличительные особенности Возможно индивидуальное управление внутренними блоками, установленными в разных помещениях.
Источник питания 50Гц  В/фаз 400 / 3
Номинальная потребляемая мощность (в режиме охлаждения/обогрева)  кВт 5,73 / 5,06 7,58 / 6,88 9,32 / 8,39
Коэффициенты EER/COP  Вт / Вт 3,36 / 4,24 3,20 / 3,93 3,10 / 3,83
Потребляемый токв режиме охлаждения/обогрева (макс)  А 10,0 / 9,2 (13,2) 13,0 / 11,9 (17,1) 15,9 / 14,5 (21,2)
Номинал предохранителя с задержкой срабатывания (пусковой ток) 20 (менее 13) 20 (менее 17) 25 (менее 21)
Габаритные размеры (В×Ш×Г)  мм 1650х1100х390
Масса наружного блока нетто  кг 170 170 173
Уровень звукового давления (в режиме охлаждения/обогрева)  дБА 54 / 56 59 / 61 60 / 62
Макс. расход воздуха, создаваемый вентилятором наружного блока  м³/ч 7260 9000 9780
Рабочий диапазон темп. в режиме охлаждения  °С -5 ~+43 °C TK (до -15 °C с комплектом защиты от ветра и подсоединением через внешнюю плату)
Рабочий диапазон темп. в режиме обогрева  °С -20 ~ +15 °C по влаж. термометру
Холодильный контур Хладагент R-410A, электронный расширительный вентиль, маслоотделитель, переохладитель
Заправка хладагентом R-410A (длина контура)  кг 7,3 (до 30 м) 7,8 (до 30 м) 8,5 (до 30 м)
Масса дозаправляемого хладагента R-410A (длина контура более 30м)  г/м Масса дозаправляемого хладагента (при длине контура более 30м) рассчитывается отдельно.
Длина труб холодильного контура, мин.~макс. (между внутренним и наружным блоками)  м 5~70 (100 с диам. жидкостной линии 1/2") 5~100 5~100
Макс. суммарная длина труб холодильного контура  м Два 115 / три 130 / четыре 145
Макс. длина труб холодильного контура (между распределителем и внутренним блоком)   м 15 15 15
Макс. перепад высот   м 30 (наружный блок расположен выше), 20 (наружный блок расположен ниже), 3 (между внутренними блоками)
Диам. труб жидкостной линии (соединение развальцовкой)  дюйм 3 / 8" (9,53 мм) 1 / 2" (12,7 мм) 1 / 2" (12,7 мм)
Диам. труб газовой линии (соединение развальцовкой)   дюйм 1" (25,4 мм) 1" (25,4 мм) 1" (25,4 мм)
