Технические характеристики чиллеров с воздушным охлаждением конденсатора Carrier 30RB AQUASNAP (30RB 262-802)

Номинальная холодопроизводительность 260-760 кВт

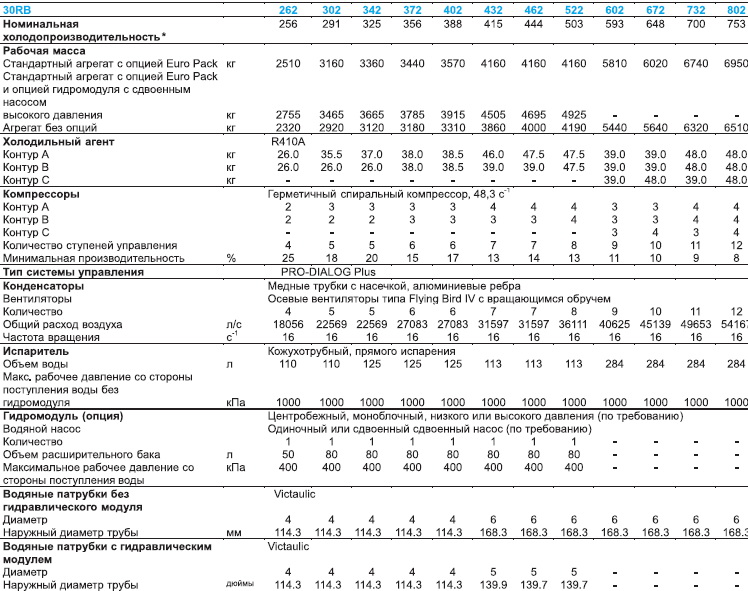

ФИЗИЧЕСКИЕ ХАРАКТЕРИСТИКИ

*Номинальные условия: температура воды, поступающей в испаритель/температура воды, выходящей из испарителя, 12°C/7°C, температура наружного воздуха 35°C, коэффициент загрязнения испарителя 0, 000018 (м²К)/Вт

**Массы указываются только для сведения

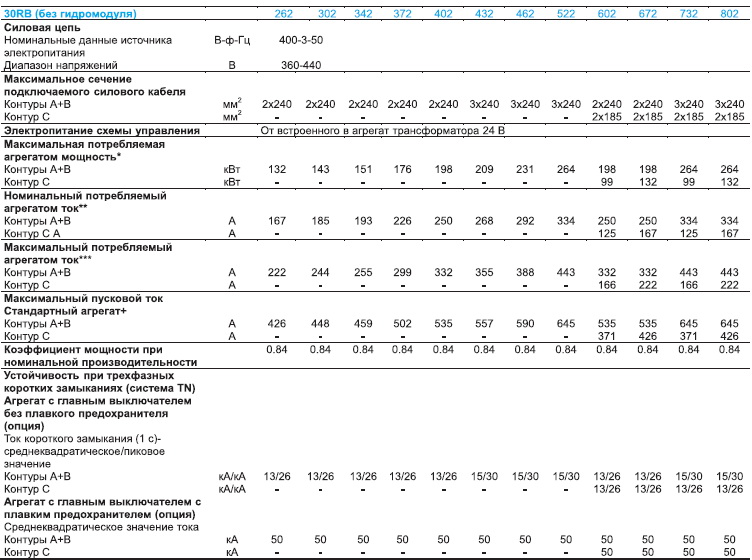

ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ

*Мощность, потребляемая компрессором (компрессорами) + вентилятором (вентиляторами) при максимальных режимах работы агрегата. Значения указаны в табличке паспортных данных агрегата.

**Номинальный потребляемый ток при номинальных условиях: температура воды, поступающей/выходящей из испарителя, 12°C/7°C, температура наружного воздуха 35°C. Величины тока даны при номинальном напряжении 400В.

***Максимальный ток, потребляемый агрегатом при максимальной подводимой мощности агрегата и напряжении 400В

*Максимальный мгновенный пусковой ток при номинальном напряжении 400В и при прямом пуске компрессора (максимальный рабочий ток потребляющего самый малый ток компрессора (компрессоров) + ток вентилятора + ток при заторможенном роторе потребляющего самый большой ток компрессора)

**Действующее/пиковое значение (система TN)

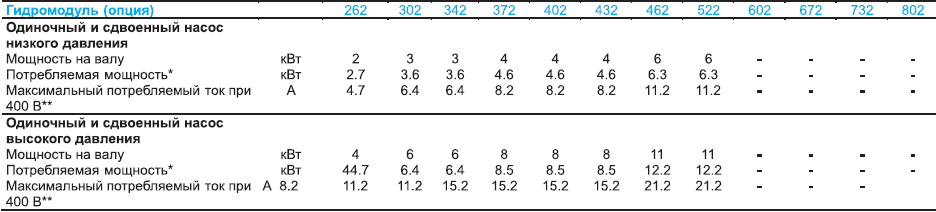

Примечание: Значения потребляемой водяным насосом мощности приведены только для сведения.

*Для получения максимальной мощности, потребляемой агрегатом с гидромодулем, добавьте значение максимальной потребляемой мощности, указанное в верхней таблице, к потребляемой насосом мощности (*) из приведенной выше таблицы.

**Для получения максимального тока, потребляемого агрегатом с гидромодулем, добавьте значение максимального потребляемого тока, указанное в верхней таблице, к потребляемому насосом току (**) из предыдущей таблицы.

Примечания к электрическим характеристикам агрегатов 30RB:

В агрегатах 30RB 262-522 имеется одна точка подключения электропитания, находящаяся на главном выключателе; в агрегатах 30RB 602-802 имеются две точки подключения электропитания, находящиеся на главном выключателе.

В блоке управления содержатся перечисленные ниже стандартные элементы:

• Устройства защиты пускового устройства и двигателя для каждого компрессора, вентилятор (вентиляторы)

• Управляющие устройства

Подключения на месте:

Все подключения к системе и электрическим установкам должны производиться в точном соответствии со всеми применимыми местными правилами.

Агрегаты 30RB компании Carrier спроектированы и изготовлены таким образом, чтобы обеспечивалось выполнение этих правил. При проектировании электрического оборудования учтены рекомендации Европейского стандарта EN 60204-1 (соответствует IEC 60204-1) (безопасность машины электрические компоненты машины часть 1: общие правила).

Электрические резервы:

В контуре А имеются секции размыкающих переключателей и подключения, предназначенные для подачи электропитания на насос испарителя.

ВАЖНАЯ ИНФОРМАЦИЯ:

В основном, рекомендации IEC 60364 приняты для удовлетворения требований директив по установке. Выполнение требований EN 60204 является наилучшим способом обеспечения выполнения параграфа 1.5.1 Директивы по машинам.

В приложении В к EN 60204-1 приведено описание электрических характеристик, используемых при работе машин.

1. Ниже охарактеризована рабочая среда для агрегатов 30RB:

a. Условия эксплуатации* - Окружающая среда классифицируется в EN 60721 (соответствует IEC 60721):

- наружная установка*

- диапазон температур окружающего воздуха: от - 20 °С до + 48 °С, класс 4КЗ*

- высота: не более 2000 м наличие твердых частиц, класс 4S2 (присутствие незначительного количества пыли)

- наличие коррозионных и загрязняющих веществ, класс 4С2 (пренебрежимо малое количество)

-вибрации и удары, класс 4М2

b. Компетентность персонала, класс ВА4* (обученный персонал IEC 60364)

2. Колебания частоты питающего напряжения: + 2 Гц

3. Не допускается прямое подключение нейтрали (N) к агрегату (при необходимости используется трансформатор).

4. Максимальная токовая защита силовых проводов в агрегате не предусмотрена.

5. Изготовитель устанавливает выключатель (выключатели)/автомат (автоматы) защиты сети типа, обеспечивающего отключение питания согласно EN 60947-3 (соответствует IEC 60947-3).

6. Агрегаты предназначены для подключения к сетям TN (сети с нейтралью) (IEC 60364). При использовании в сетях IT поступающие токи могут влиять на работу элементов мониторинга сети, и потому рекомендуется создавать делитель типа IT агрегатов системы, которые нуждаются в нем, и/или делитель типа TN для агрегатов Carrier.

Если существует вероятность того, что токи короткого замыкания могут оказаться больше указанных в приведенной таблице электрических характеристик, требуется выполнение модификаций. По этому вопросу обратитесь к местному представителю компании Carrier.

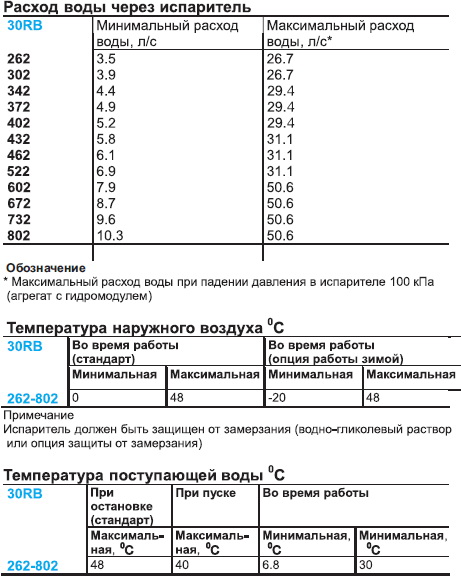

ЭКСПЛУАТАЦИОННЫЕ ОГРАНИЧЕНИЯ:
