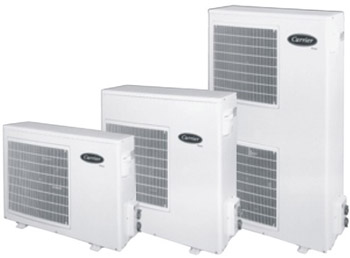

Описание чиллеров с воздушным охлаждением конденсатора Carrier 30RA AQUASNAP Junior (30RА 005-013)

Номинальная холодопроизводительность 5-12 кВт

Это новое поколение жидкостных чиллеров характеризуется использованием новейших технологических разработок, в том числе: улиточные компрессоры и работа на экологичном холодильном агенте HFC-410А.

В тепловых насосах 30RА производства компании Carrier имеется встроенный гидронный модуль с насосом и расширительным баком, благодаря чему установка агрегата сводится к выполнению лишь таких достаточно простых операций, как подключение к системам электропитания и водоснабжения и к обратным трубопроводам.

Электронная, микропроцессорная и автоадаптивная система управления представляет собой интеллектуальную систему управления, обеспечивающую программируемое управление последовательностью пуска компрессоров, что позволяет агрегату работать при небольшом объеме воды в системе.

Особенности:

-Холодильный агент R-410A, который представляет собой смесь R-32 и R-125, обладает прекрасными рабочими характеристиками, существенно превосходящими рабочие характеристики R-22, и служит экономически выгодным решением проблем защиты окружающей среды. Используемый холодильный агент не оказывает вредного воздействия на озоновый слой и может быть использован вместо R-22 в системах кондиционирования воздуха малой и средней производительности.

-Компоненты этих агрегатов специально сконструированы для работы на холодильном агенте R-410A, причем каждый агрегат проходит лабораторные испытания, необходимые для обеспечения безотказной работы.

-В агрегате содержится один или два двухскоростных осевых вентилятора с горизонтальной подачей воздуха. Прогрессивная конструкция обеспечивает работу вентиляторов с крайне низким уровнем шума. При работе в режимах неполной нагрузки или в условиях низких температур наружного воздуха частота вращения вентиляторов автоматически снижается на 50 %, что дополнительно уменьшает уровень шума. Система управления также позволяет программировать работу вентиляторов на пониженной частоте вращения в течение заданного периода времени.

-Небольшие габаритные размеры и уменьшенный вес этих агрегатов облегчают установку даже при наличии весьма ограниченных объемов.

-Применение панелей из оцинкованной стали гарантирует повышенную коррозионную стойкость в различных атмосферных условиях. Эти компоненты успешно выдерживают испытательное воздействие коррозионной атмосферы в течение 500 часов, что даже превосходит жесткие требования на проведение испытаний с распылением соли согласно ASTM (Американское общество по испытанию материалов) 117.

-Панели являются съемными, что повышает качество технического обслуживания и облегает доступ к внутренним компонентам.

-Змеевики конденсаторов изготавливаются из медных труб с алюминиевыми ребрами, что обеспечивает увеличение поверхности теплообмена.

-Теплообменники холодильный агент - вода относятся к теплообменникам пластинчатого типа, которые характеризуются оптимальной теплоотдачей при уменьшенных размерах. Теплообменные плиты изготавливаются из нержавеющей стали методом сварки. Для теплообменников такого типа требуется меньше холодильного агента по сравнению с традиционными теплообменниками такой же производительности.

-Улиточные компрессоры работают очень тихо и практически без вибраций. Они отличаются большим сроком службы и надежностью. Двигатели охлаждаются только всасываемых паром и позволяют осуществлять до 12 пусков в час. Эти компрессоры специально спроектированы для работы на холодильном агенте R-410A.

-Инициируемые системой микропроцессорного управления циклы размораживания наружных теплообменников обеспечивают высокоэффективную работу агрегата при низких температурах наружного воздуха.

-Компоненты гидроники устанавливаются при изготовлении агрегата, что исключает необходимость выполнения достаточно сложных сборочных работ на месте.

В комплект гидроники входят следующие компоненты:

- реле расхода

- расширительный бак

- трехскоростной циркуляционный насос

- ручной продувочный вентиль

- сливной водяной вентиль

- предохранительный клапан

Система управления PRO-DIALOG Plus

PRO-DIALOG Plus представляет собой современную цифровую систему управления, которая совмещает в себе сложную развитую логику с эксплуатационной простотой. Система PRO-DIALOG Plus осуществляет непрерывный мониторинг всех параметров и предохранительных устройств машины, а также точное управление режимом работы компрессоров и вентиляторов, обеспечивающим оптимальный расход энергии. Система также управляет работой водяного насоса.

Система управления с высоким уровнем автоматизации

-Алгоритм пропорционально-интегрально- дифференциального регулирования с непрерывной компенсацией по разности температур входящей и выходящей воды упреждает вариации нагрузки и обеспечивает программируемое регулирование температуры выходящей воды.

-Двойная уставка: Прогнозируя тепловую нагрузку в кондиционируемых зонах в течение дня, можно вручную запрограммировать или выбрать две различных установки температуры подаваемой воды. Это гарантирует максимальный комфорт при минимальном расходе энергии.

-Система управления PRO-DIALOG Plus представляет собой автоадаптивную систему, что повышает степень защиты теплового насоса. Циклирование компрессора автоматически приспосабливается к характеристикам системы в части инерционности водяного контура, благодаря чему исключается опасность чрезмерно частых пусков компрессора.

Входящая в состав аксессуаров синхронизирующая плата CCN расширяет функции агрегата:

- Протокольный интерфейс CCN для обеспечения полного взаимодействия и совместимости с сетью CCN Carrier

- Часы реального времени

Наличие этой платы и использование инструмента CCN (например, входящий в комплект аксессуаров сервисный интерфейс) обеспечивает возможность использования следующих новых и усовершенствованных функций: работа агрегата по расписанию с использованием до восьми программ, каскадная работа двух агрегатов, дистанционное управление и программирование продолжительности работы вентиляторов на пониженной частоте вращения.

Система дистанционного управления

Система дистанционного управления, соединенная с наружным агрегатом, позволяет пользователю легко управлять функциями главного агрегата: пуск/остановка, выбор нужной температуры при пониженном расходе энергии, отображение общих аварийных сигналов. Разработано дистанционное управление для внутреннего использования в жилищных и торговых помещениях.
